Fiabilisation de l’activité Identification lors des consignations Haute Tension (HT).

Imprimer Retour

Informations

Année de challenge
2012/2013
Thématiques
Risque électrique
Installation / Outils
Distribution électrique Haute Tension
Transposition

A tout site.

Mots-clés
consignation, disjoncteur, risque électrique, transformateur
Commentaire GESiM

Une réelle fiabilisation des opérations d’identification notamment.

Documents annexes

Aucun document annexe disponible.

Action transposable

Description du problème

La consignation dans les domaines de la Haute tension 1 000 Volts <U< 225 000 Volts est un processus de consignation en 6 étapes ; c’est un processus lourd. Notre expérience a mis en avant l’importance de l’activité de l’identification, une erreur dans ce domaine peut avoir des conséquences lourdes en d’un point de vue humain et matériel.
Plusieurs Black Out de nos usines ont eu pour cause racine une erreur d’identification. Qui dit erreur d’identification, dit erreur humaine.

Objectifs et résultat de l’action

Aucune erreur d’identification.



Résultat de l’action :

100% de nos consignations HT sont fiabilisées par un processus de consignation.

Photos avant/après
Avant : 2 personnes devaient identifier par contrôle visuel avant de manœuvrer.

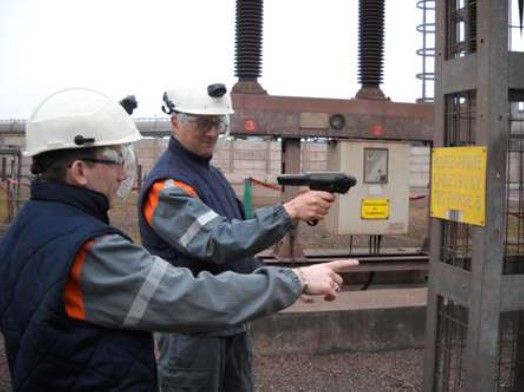

Après : Tous les organes manœuvrables en HT sont identifiés avec étiquette et code à barrenspécifique.
Photos supplémentaires
Actions menées
  • Réécriture des fiches de manoeuvres (mode opératoire) pour la consignation et la déconsignation.
  • Informatisation des fiches de manoeuvres.
  • Téléchargement de la fiche de manoeuvres dans un PDA.

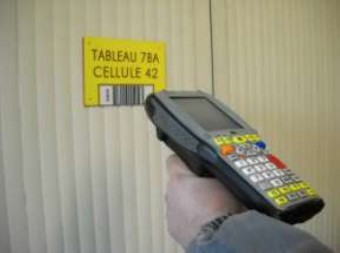

  • Utilisation du PDA qui décrit le cheminement et oblige une identification par lecture et comparaison de code à barre.
Coût (main d’œuvre et matériel)
  • Développement logiciel et matériel : 80 K€.
  • Création des fiches de manoeuvre en interne (1,5 ETP).
  • Confection des étiquettes et codes à barres (20 K€).
  • La pose est réalisée en interne.
Conseils de mise en oeuvre et de pérennisation (lors de la transposition)

Avoir les compétences en interne pour l’écriture des fiches de manœuvres.

Contact

Nom du pilote
Luigi CAMPISI
Société et Etablissement
ArcelorMittal Atlantique et Lorraine, site de Dunkerque
Service
DMEA/EGE (Entretien Général Electrique)
Adresse email
luigi.campisi@arcelormittal.com
Téléphone
03 28 29 35 20
