Description du problème
De nombreuses vannes sur nos réseaux fluides et particulièrement l’eau sont enterrées et uniquement accessibles par une bouche.
Pour manœuvrer une vanne, il faut ouvrir la trappe de la bouche pour y glisser une clé qui permet alors de manœuvrer cette vanne.
Dans le cadre de travaux avec consignation la procédure stipule que l’on doit condamner les accès à la vanne avec une clé/cadenas pour empêcher la manœuvre durant la consignation.
Actuellement cela est impossible à réaliser : nous ne pouvons pas condamner l’installation.
Objectifs et résultat de l’action
Permettre de condamner l’accès à la vanne : un groupe de travail comprenant des exploitants et des techniciens a proposé la modification de la trappe d’accès pour la rendre condamnable comme une trappe d’accès au réservoir de carburant sur une voiture (modèle à clé).
Résultat :
Conception par une entreprise de cette trappe, et après plusieurs tests et retouches proposés par le groupe de travail, celle-ci est opérationnelle. Elle est condamnable par clé et ensuite on peut récupérer la clé pour la consignation. Le groupe a aussi pensé à protéger l’orifice de la clé des pollutions environnantes
Dorénavant l’accès à la vanne est condamnable et nous sommes conformes à la procédure.
Photos avant/après

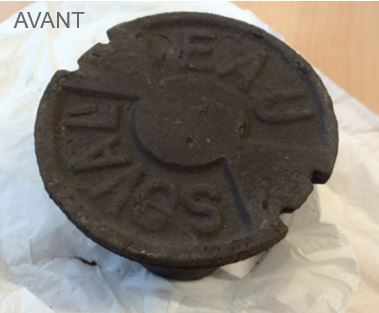

Anciennement, la consignation des bouches se faisait par simple fermeture de la vanne. Cette fermeture n’empêchait en rien quiconque de la rouvrir.

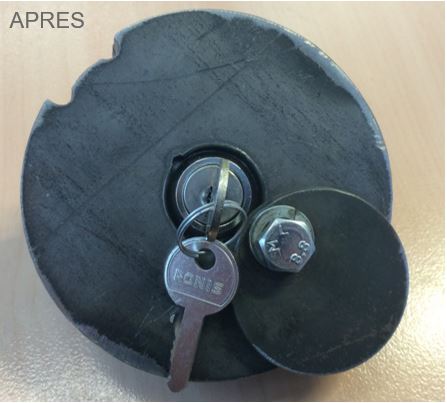

L’idée transposable choisie permet la consignation totale de la bouche avec un système de verrouillage à clef.
Actions menées
- Nous avons 2 modèles de trappes d’accès dans l’usine, nous réalisons 5 trappes pour chaque modèle que nous confions aux responsables de consignation.
Coût (main d’œuvre et matériel)
250€ par trappe.
Conseils de mise en oeuvre et de pérennisation (lors de la transposition)
Utilisable aussi sur routes grâce à la protection de la clé.
