2014-2015 Réduction du bruit des soufflettes

Informations

Année de challenge

2014/2015

Thématiques

Santé

Installation / Outils

Tout site

Transposition

Ligne de décapage

Mots-clés

buse, Diminution bruit, énergie…, réduction, soufflette

Commentaire GESiM

Exemple de réduction de bruit à la source (réduction des bruits de 50% permettant d’économiser 30% d’énergie).

Action transposable

Description du problème

Les bobines d’acier inoxydable, après avoir été laminées à froid, doivent passer sur les lignes de recuit brillant ou de recuit décapage suivant le besoin client.
Au laminage, pour éviter des défauts générés par le contact du métal spire sur spire, un papier intercalaire est mis en place à l’enroulement de la bobine.
Le papier a comme fonction d’absorber l’huile.
Lors du passage sur la ligne de décapage RD10, le papier fragilisé se rompt et des soufflettes avec détection automatique de rupture papier se mettent en route pour chasser ce papier qui pourrait créer des défauts lors du recuit.
Le bruit des soufflettes artisanales est important (> 85db).
L’action consiste au remplacement, sur chaque outil, des soufflettes artisanales par des systèmes industriels diminuant de façon conséquente le bruit et générant des économies d’énergie.

Objectifs et résultat de l’action

L’objectif est Objectif de diminuer le bruit sur l’ensemble de l’outil, économiser l’énergie et le coût de l’air comprimé et améliorer l’efficacité d’évacuation du papier.

Résultat :

L’installation des buses (buse plate inox) répond aux exigences qu’impose une buse de soufflage.

La forme de la buse crée un flux d’air avec une surface de soufflage plus large donc plus efficace et chasse le papier des bobines
Elles favorisent aussi l’étalement de l’huile résiduelle ce qui favorise le recuit uniforme de notre métal et diminue le défaut auréole de recuit
Elle réduit le bruit de façon considérable, les dernières mesures donnent des diminutions de 50% environ
L’économie air/coûts est d’environ 30% ce qui est d’être négligeable sur l’ensemble des installations.

Photos avant/après

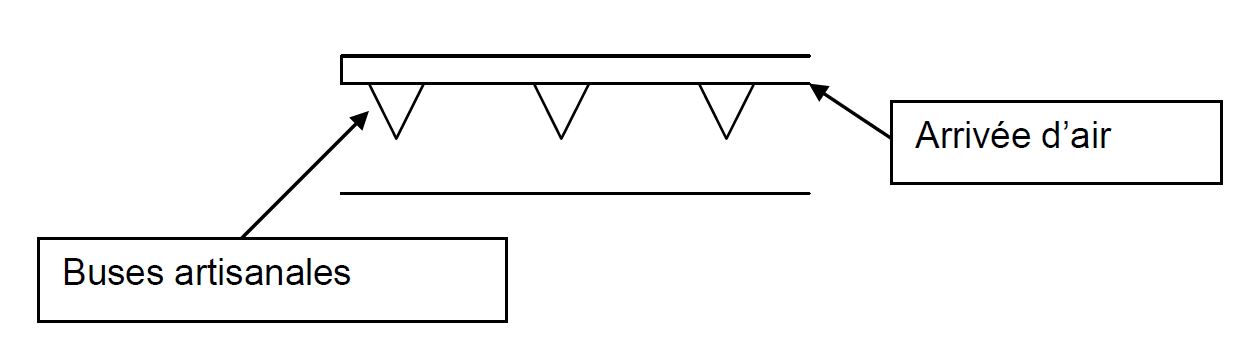

Avant

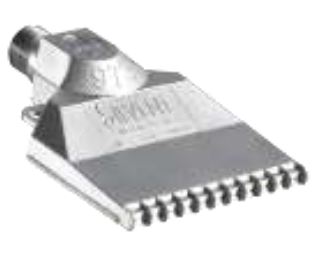

Après plusieurs essais nous avons opté pour des soufflettes très connue dans le monde industriel. L’installation des buses a diminué le bruit dans l’atelier lors du déclenchement des rampes de soufflage.
Le papier est mieux éjecté. Le risque d’accident est diminué : les opérateurs ne tentent plus d’attraper le papier sur la tôle.

Actions menées

Changement de l’ensemble des buses artisanales par les nouvelles buses sur l’ensemble des soufflettes.
L’ensemble des éléments a été adapté sur les anciennes rampes lors des arrêts d’outils.

Coût (main d’œuvre et matériel)

Achat de 30 soufflettes plates à 199€ pièce = 5970 €
Achat de 30 soufflettes rondes à 269€pièce = 8070 €

Conseils de mise en oeuvre et de pérennisation (lors de la transposition)

—
