Informations
Année de challenge
Thématiques
Ergonomie
Installation / Outils
Aciérie, Laminoir
Transposition
Pour tout assemblage par clavette nécessitant un montage / démontage rapide
Mots-clés
Clavette, démontage, montage
Commentaire GESiM
Une action réalisée par l’équipe qui a eu l’idée ingénieuse de mettre au point une clavette double à pente inversée permettant de frapper du même côté pour la mise en place ou le retrait.
Documents annexes
Action transposable

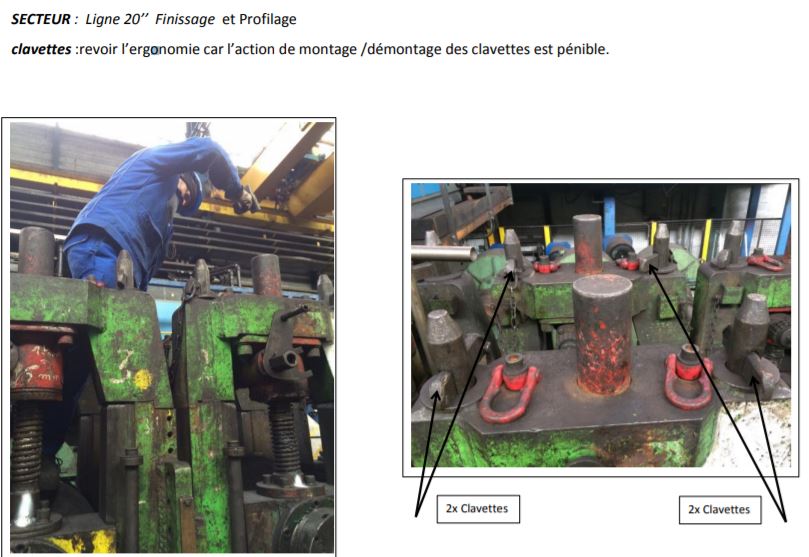

Description du problème
Assemblage d’éléments de profilage par clavettes coniques. Pour assurer le blocage, on frappe avec une massette dans un sens (dans ce sens c’est « accessible » pour l’opérateur).
Pour défaire cette clavette, l’opérateur doit « escalader » l’installation pour pouvoir chasser la clavette dans l’autre sens.
Il n’existe pas de passerelle ou autre accès sécurisé et c’est une opération compliquée.
Objectifs et résultat de l’action
L’équipe a mis au point une clavette double à pente inversée.
L’opérateur reste ainsi toujours du même côté, il frappe simplement sur une partie haute pour bloquer la clavette et lorsqu’il veut débloquer celle-ci, il frappe simplement en dessous pour la débloquer.
Photos avant/après
Avant

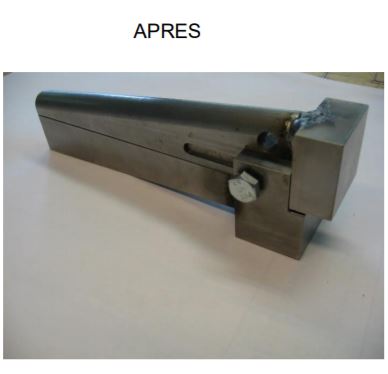

Après
Photos supplémentaires
Actions menées
Coût (main d’œuvre et matériel)
Coût du matériel = 250€ / pièces
Conseils de mise en oeuvre et de pérennisation (lors de la transposition)
- Modes opératoires à mettre à jour
Conception réalisée en interne (voir plan ci-dessous)
Contact
Nom du pilote
Mario CORDIVANI
Société et Etablissement
ArcelorMital Tubular Products - Site de Rettel
Service
Adresse email
mario.cordivani@arcelormittal.com
Téléphone
03 82 59 13 99
