Description du problème
Nous avons un ensemble de conduites de matières dangereuses « acide et base ». Ces matières sont véhiculées sous pression dans des réseaux de tuyauteries plastiques.
Au niveau des brides de liaison des tuyauteries, des fuites de matières dangereuses sous pressions et des projections de jus sont possibles avec un risque pour les salariés.
Objectifs et résultat de l’action
Mise en place d’une protection « casse jet » au niveau des brides de liaison tuyauterie acide
– Mise en place individuelle
– Matière en FPE thermo rétractable
– Matière transparente, qui permet de voir l’état de la bride avec présence ou pas de jus.
– Cette protection, n’est pas colmatée complétement, pour permettre au jus de s’écouler sans détérioration des matériels de jonction ( écrous,etc..)

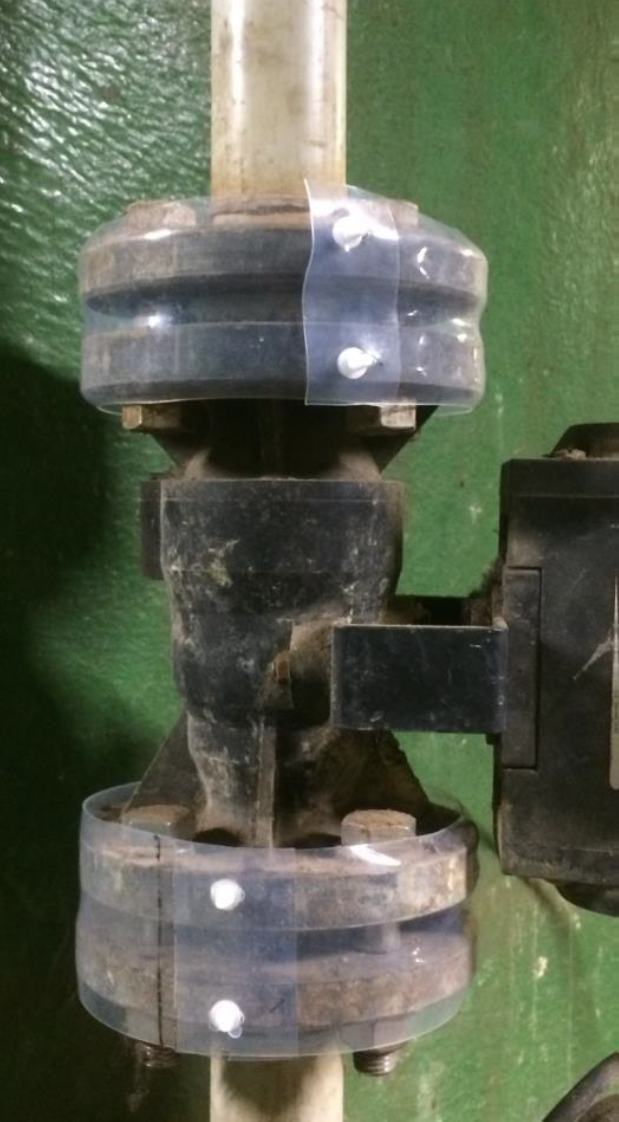

Photos avant/après
Actions menées
- Recherche de protection de bride sur le marché. ( technico-commercial).
- Beaucoup de solution, mais avec un coût à la pièce assez élevé.
- Solution proposée, mise en oeuvre individuelle et sur mesure.
- Utilisation d’un décapeur, pour envelopper complétement la bride.
Coût (main d’œuvre et matériel)
Le coût d’une bride en DN25 sur le marché, 27.88€ pièce, fournie avec préperçage et rivets de fixation.
Notre solution, pour un DN 25 est de 9.68€ pièce, (dont 0.43€ le rivet) et il faut réaliser le perçage manuellement avec un emporte piéce.
Conseils de mise en oeuvre et de pérennisation (lors de la transposition)
Attention utiliser une protection de type thermo rétractable.
S’assurer de l’utilisation des protections de brides, sur des conduites transportant des matières chimiques.
Contact
Nom du pilote
Alain DESQUESNES
Société et Etablissement
Thyssenkrupp Electrical Steel UGO - site d'Isbergues
Service
QSE/SG
Adresse email
alain.desquesnes@thyssenkrupp.com
Téléphone
03 21 63 05 41
