Informations
Année de challenge
2019/2020
Thématiques
Consignation
Installation / Outils
Ponts roulants
Transposition
Sur équipement similaire lorsqu’il existe des énergies potentielles
Mots-clés
disque de frein, pont roulant, verrouillage
Commentaire GESiM
Un système qui, en complément de la consignation, permet de supprimer les énergies potentielles.
Documents annexes
Aucun document annexe disponible.
Action transposable
Description du problème
Lorsque l’on remplace les plaquettes de frein d’un pont équipé d’une seule pince, il faut bloquer le disque de frein, lorsque qu’il est impossible de déposer le moufle sur un support au sol (suppression des énergies potentielles).
Objectifs et résultat de l’action
Trouver un système de verrouillage qui permet de supprimer les énergies potentielles d’une part (pour procéder au remplacement des plaquettes de frein en toute sécurité) et qui d’autre part oblige l’intervenant à déposer le système de blocage lorsque le remplacement des plaquettes de freins est réalisé.
Photos avant/après

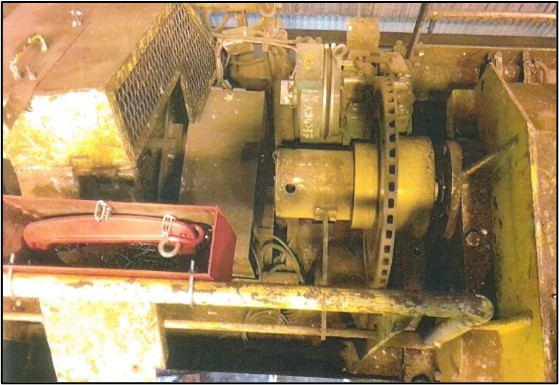

Avant mise en œuvre

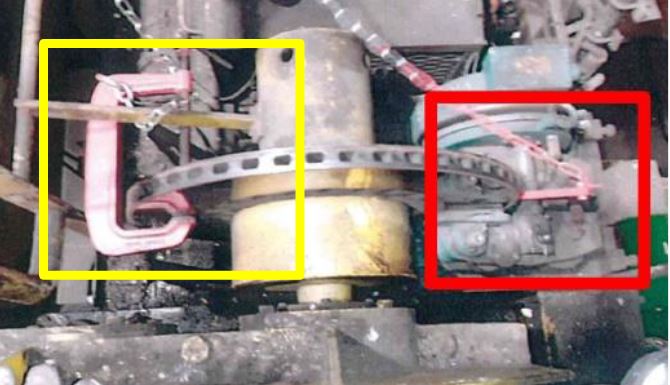

Système de verrouillage en place
Actions menées
- Dépose du carter de protection de l’ensemble pince de frein après consignation électrique.
- Mise en œuvre d’un serre-joint (encadré jaune) accompagné d’une tige insérée dans le disque de frein (encadré rouge) réalisant ainsi le blocage du disque en rotation lié aux énergies potentielles.
- Une fois l’opération de maintenance réalisée, le mainteneur est obligé d’enlever le système de blocage pour pouvoir remonter le carter évitant ainsi les oublis et risques générés.
Coût (main d’œuvre et matériel)
Amélioration réalisée en interne équipe.
Conseils de mise en oeuvre et de pérennisation (lors de la transposition)
Bien verrouiller lors de la mise en œuvre le fait d’être obligé de déposer le système de blocage avant la déconsignation de la pince de frein évitant la détérioration du système ou blocage du moteur.
Contact
Nom du pilote
Didier BANQUART
Société et Etablissement
ArcelorMittal France - Site de Dunkerque
Service
Maintenance Traversante Train continu à chaud
Adresse email
didier.banquart@arcelormittal.com
Téléphone
03 28 29 31 24
