Informations
Année de challenge
2023/2024
Thématiques
Déplacement et manutention manuelle
Installation / Outils
Ligne de production
Transposition
Tous types de manutention de cylindres
Mots-clés
convoyeurs, cylindres, ergonomie, manutention manuelle, rouleaux
Commentaire GESiM
Documents annexes
Aucun document annexe disponible.
Action transposable
Description du problème

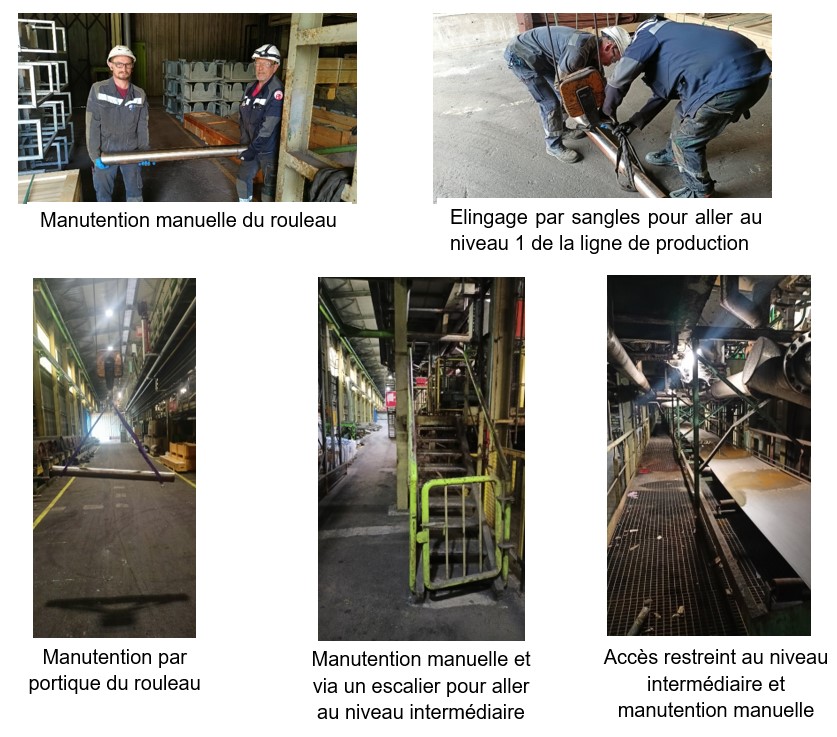

La mise en place des rouleaux convoyeurs (poids = 40 kg) est réalisée, uniquement de façon manuelle par 2 opérateurs, et se fait sur une ligne de production à différents endroits notamment à des places à accès réduits et à différents étages. Le changement de ces rouleaux se fait, en moyenne, par nombre de 12 tous les mois.
Objectifs et résultat de l’action
1/ Supprimer la manutention manuelle et par conséquent le risque important de lombalgie, de chute dans les escaliers, de chocs / heurs liés à la manutention du rouleau
2/ Supprimer le risque de chute du cylindre lors de la manutention par élinguage suite à mauvais équilibrage du rouleau.
Photos avant/après
Après
Après
Photos supplémentaires
Actions menées

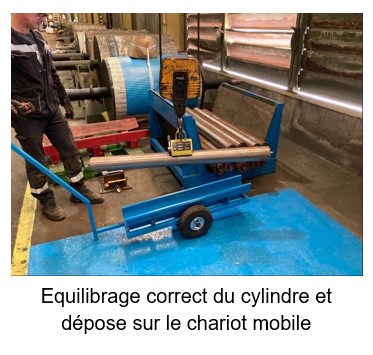

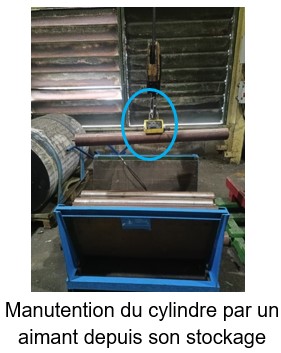

- Mise en place d’un aimant pour sécuriser la prise du cylindre depuis sa zone de stockage vers la ligne de production (niveau 1 et niveau intermédiaire)

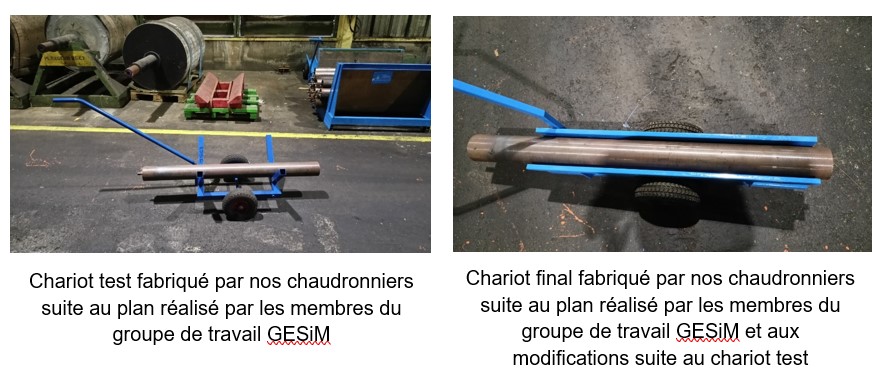

- Confection en interne, par nos chaudronniers, d’un chariot pour manutention du cylindre et le faire passer dans les espaces restreints d’accès à la ligne mais aussi sous la ligne pour l’amener au plus près de son emplacement futur
- Confection de plusieurs chariots mobiles pour mettre aux différents niveaux mais aussi pour mettre le nouveau et ensuite déposer l’ancien rouleau

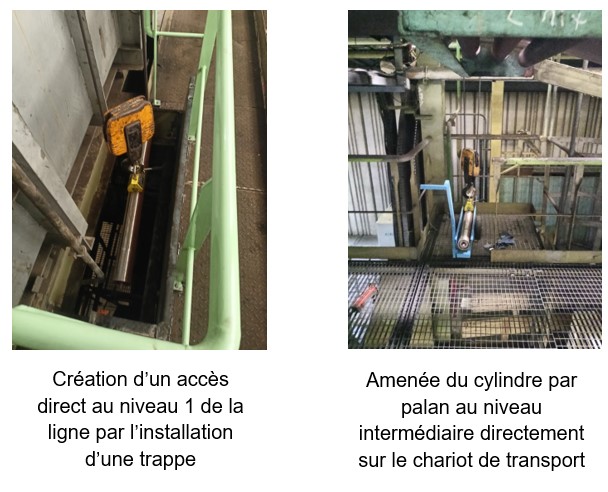

- Confection d’une trappe d’accès sécurisée pour amener le cylindre au niveau 1 et au niveau intermédiaire
- IPR réduit de 98%
Coût (main d’œuvre et matériel)
- 1/ la main d’œuvre des chaudronniers pour confectionner le chariot (15 heures de travail)
- 2/ la trappe d’accès réalisée par une entreprise extérieure (3430€)
- 3/ Achat d’un aimant (510 €)
Conseils de mise en oeuvre et de pérennisation (lors de la transposition)
Mise à jour de notre DUER : réalisé
Mise à jour des fiches de poste : réalisé
En cours : formation des opérateurs des 5 équipes sur cette nouvelle façon de faire
Contact
Nom du pilote
Andy Decuyper
Société et Etablissement
Thyssenkrupp, site d'Isbergues
Service
STI (Service Technique Industriel)
Adresse email
andy.decuyper@thyssenkrupp.com
Téléphone
03.21.63.05.14
